中大功率伺服驱动器系列

作者:admin 阅读次数:21812关闭本页

2017-04-25 14:45:46


  •

    盛迈伺服驱动器以电机专用数字处理DSP为核心,采用新一代的IGBT模块,具有动态响应快、可靠性高、功能全、使用方便等优点。具有高速弱磁控制功能,有效地扩展了电机运行范围,系统在很低的电压下仍然能正常的工作。

    产品特点:

      先进的控制算法,支持控制参数的在线整定和调整

      支持力矩控制、速度控制、位置控制

      高度集成化的电液伺服控制方案

      支持RS-485 ModBusCANopenEtherCAT 等工业现场总线

      内置制动单元

      用户可预设定速度/时间曲线

      智能热管理技术,保证电机和驱动器的长期稳定工作

      高精度的电流和电压检测,可精准快速地达到完善的保护功能



  • SM22产品规格表

    驱动器型号输入电压额定功率额定电流最大电流适配电机容量外置制动电阻
    VackWAAkWΩ
    SM22-11DC
    3PH
    AC380V
    ﹣15%-+10%
    (50/60Hz)
    1125457.5~11≥32
    SM22-15DC15325113~15
    SM22-18DC18.5376718.5≥25
    SM22-22DC22458522≥16
    SM22-30DC30609925~30
    SM22-37DC377514934~37
    SM22-45DC459015942~45≥8
    SM22-55DC5511520247~55
    SM22-65DC6513024056~65
    SM22-75DC7515027066~75
    SM22-90DC9017531876~90≥6
    SM22-11EC11020537892~110


    驱动电流测试条件: PWM频率 6kHz    【V2.0】

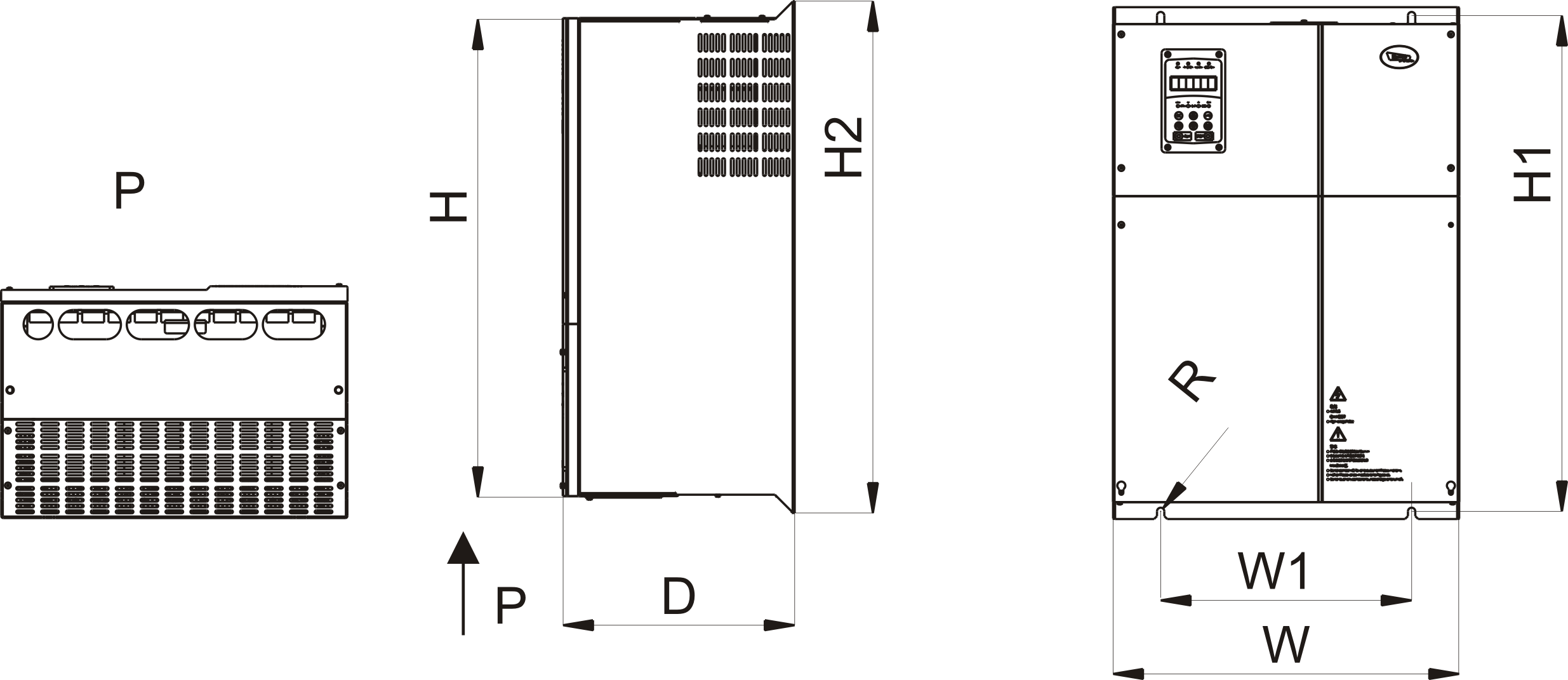

    驱动器型号

    安装孔位

    外形尺寸

    安装孔径

    重量

    W1

    H1

    H

    H2

    W

    D

    R

    Kg

    SM22-11DC

    187

    315

    307

    330

    230

    180

    Φ7

    12

    SM22-15DC

    SM22-18DC

    SM22-22DC

    235

    445

    430

    460

    285

    226

    Φ8

    21

    SM22-30DC

    SM22-37DC

    SM22-45DC

    245

    525

    484

    540

    324

    275

    Φ10

    32

    SM22-55DC

    260

    580

    544

    600

    384

    265

    Φ10

    40

    SM22-65DC

    SM22-75DC

    SM22-90DC

    343

    680

    654

    690

    470

    300

    Φ10

    66

    SM22-11EC
