伺服专用 EMI 滤波器
作者:admin 阅读次数:18730【关闭本页】
2017-07-03 09:51:05
盛迈滤波器是一款伺服驱动专用的EMI滤波器,采用多级滤波电路,具有优越的共模干扰抑制性能,特别适合变频器和伺服驱动器的应用,也可用于需要三相供电的电力电子和成套设备的滤波。特别针对干扰严重的伺服应用场合,具有优秀的传导滤波效果、极佳的低频衰减特性和优异的共模和差模抑制能力,可有效保护伺服驱动器,并提高伺服系统的抗干扰能力。
针对干扰严重的伺服应用场合设计,具有优秀的传导滤波效果、极佳的低频衰减特性和优异的共模和差模抑制能力,可有效保护伺服驱动器,并提高伺服系统的抗干扰能力;
共模和差模电感制作均采用新型磁材料,电容及其它电子材料选型可靠,品质保证;
浪涌吸收能力强,同时泄漏电流相对较小;
体积小,重量轻, 客户安装方便。
适用于需要三相供电的电力电子和成套设备, 针对伺服驱动系统的应用特点进行优化。SM 101 滤波器性能参数
频率(MHZ)
共模插入损耗(dB)
差模插入损耗(dB)
型号
0.1
0.15
0.5
1
5
10
30
0.1
0.15
0.5
1
5
10
30
SM101H038A
18.5
26.6
44.8
49.4
43.2
37.5
26.4
23.2
27.1
50.6
55.1
38.5
32.7
24.0
SM101H050A
23.7
31.2
53.8
58.9
40.4
34.3
23.1
26.2
23.2
56.7
58.5
39.6
34.5
25.0
SM101H065A
23.7
31.2
53.8
58.9
40.4
34.3
23.1
26.2
23.2
56.7
58.5
39.6
34.5
25.0
SM101H085A
24.5
33.4
56.2
58.8
43.4
37.5
25.9
21.8
35.0
54.8
59.7
38.4
33.0
22.1
SM101H120A
24.5
33.4
56.2
58.8
43.4
37.5
25.9
21.8
35.0
54.8
59.7
38.4
33.0
22.1
SM101H150A
40.0
46.9
61.5
59.5
40.7
35.5
23.5
28.7
45.8
55.9
57.5
38.1
30.8
25.2
SM101H180A
40.0
46.9
61.5
59.5
40.7
35.5
23.5
28.7
45.8
55.9
57.5
38.1
30.8
25.2

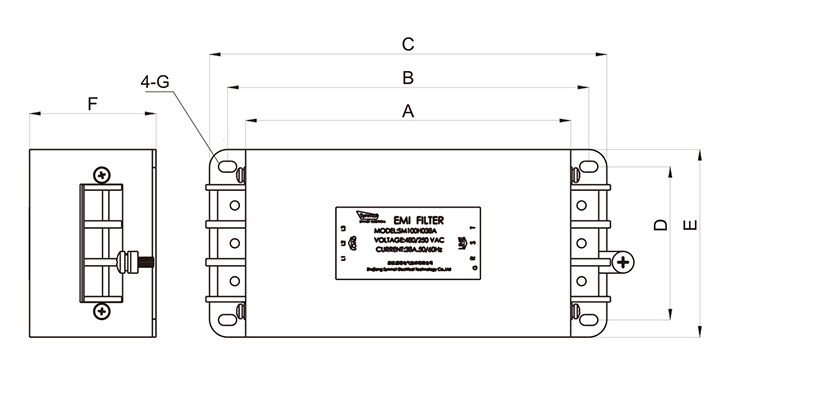

【V2.0】型号
电流
安装孔位
外形尺寸
安装孔
重量
KgA
B
D
A
C
E
F
G
SM101H038A
38
200
85
178
220
102
69
6×10
2.5
SM101H050A
50
200
85
178
220
102
89
6×10
3.1
SM101H065A
65
200
85
178
220
102
89
8×16
3.5
SM101H085A
85
277
85
218
303
138
89
8×16
4.7
SM101H120A
120
277
85
218
303
138
89
8×16
4.9
SM101H150A
150
345
138
304
371
188
99
8×16
8.8
SM101H180A
180
345
138
304
371
188
99
8×16
9.0
